PCB (Printed Circuit Board)는 전자 제품의 핵심 구성 요소 역할을하며 제조 품질은 전자 장치의 성능과 신뢰성에 직접적인 영향을 미칩니다. PCB 제조의 수많은 프로세스 중구리 전기 도금은 매우 중요합니다회로의 전도성 특성, 신호 전송 품질 및 최종 제품의 서비스 수명을 결정합니다.
전자 제품이 더 가볍고 얇고 짧고 작은 디자인으로 향함에 따라 PCB 트레이스 너비는 계속 줄어들고 조리개 크기는 소형화됩니다. 전통적인 가용성 양극은 고정밀 전기 도금의 요구를 충족시키기 위해 고군분투합니다.
혼합 금속 산화물 (MMO) 티타늄 양극, a혁신적인 불용성 양극 기술, 전통적인 인산화 구리 양극을 점차적으로 대체하고 뛰어난 전기 화학 안정성, 치수 정밀도 및 환경 적 이점으로 인해 고급 PCB 제조에 선호되는 전극 재료가되고 있습니다.
1. 불용성 대 용해성 양극의 기술 및 경제 비교
PCB 구리 전기 도금 공정에서, 양극 선택은 도금 품질, 공정 안정성 및 생산 비용을 직접 결정합니다. 업계는 현재 두 가지 주요 기술 경로를 사용합니다.전통적인 가용성 인산 구리 볼 양극 및 신흥 혼합 금속 산화 티타늄 아노드.
작업 원칙의 근본적인 차이그들의 성능 발산의 기초. 가용성 양극은 산화 반응을 통해 작동합니다 : Cu → Cu²⁺ + 2 e⁻, 전해질에서 구리 이온을 지속적으로 보충합니다. 불용성 양극으로서 티타늄 양극은 표면에서 완전히 다른 산소 진화 반응을 용이하게한다 : 2H₂O → O₂ ↑ + 4 h⁺ + 4 e⁻. 이 반응은 구리 이온을 생성하지 않을뿐만 아니라 수소 이온을 생성합니다. 따라서, 전해질에서 구리 이온 균형을 유지하기 위해 구리 산화물 분말 보충 시스템과 짝을 이루어야한다.
전기 화학 성능 비교티타늄 양극의 상당한 장점을 보여줍니다. 티타늄 양극 전시회의 귀금속 산화물 코팅 (예 : iro₂ -ta₂o₅)높은 전기 촉매 활성 및 낮은 산소 진화는 과도한 수준(1.385 V). 전통적인 납 아노드 (~ 1.563 V)와 비교하여, 이는 셀 전압을 10%-20%감소시켜 상당한 에너지 절약을 초래할 수 있습니다.
현재 밀도의 2.37 A/DM²에서 티타늄 양극 시스템은 10 : 1 종횡비의 0.15mm 직경의 마이크로 비아에 대해 83.68%의 깊은 던지기 전력 (TP 값)을 달성하여 고밀도 인터 코닝 (HDI) 보드에 대한 기술적 요구 사항을 충족시킵니다.
프로세스 안정성에 대해티타늄 양극은 고유 한 가치를 보여줍니다. 그들의치수 안정성(변동 속도 <0.1%)는 가용성 양극의 연속 용해로 인한 전류 분포 변동을 피하면서 일정한 전극 간 거리를 보장합니다. 티타늄 양극은 양극 슬라임을 생성하지 않고양극 slime으로 인한 도금 용액 오염 및 도금 결함 제거. 이 특성은 특히 미세한 라인과 높은 신뢰성을 필요로하는 고급 PCB 제품에 특히 중요합니다.
경제 분석티타늄 양극의 포괄적 인 비용 이점을 강조합니다. 티타늄 양극의 초기 투자 비용은 더 높지만 (구리 산화물 보충 시스템이 필요) 서비스 수명은 2-5 년에 도달하여 인산화 된 구리 공의 교체 빈도를 훨씬 초과 할 수 있습니다.
VCP 생산 라인에 대한 비교 분석에 따르면 티타늄 양극을 사용하는 동안 재료 비용이 제곱 미터당 약 10.5 엔 씩 증가했습니다.애노드 유지 보수 시간 감소로 생산 능력이 증가했습니다(매년 11,313 평방 미터를 추가로 생산 함)와 개선 된 제품 수익률 (90%에 도달)은 약 2,44 백만 엔이 추가 연간 매출로 생성되어 비용 증가를 완전히 상쇄했습니다.
표 1 : PCB 전기 도금에서 불용성 양극과 가용성 양극의 포괄적 인 비교
| 비교 치수 | MMO 티타늄 양극 | 전통적인 인산화 구리 볼 양극 |
|---|---|---|
| 작업 원칙 | 산소 진화 반응, 비 침수 | 구리 용해 반응 |
| 현재 효율성 | 95% 이상 또는 동일 | 70%-85% |
| 던지기 힘 (TP) | AR 10 : 1 VIA의 경우 83.6% 이상 또는 동일 | AR 8 : 1 VIA의 경우 ~ 75% |
| 셀 전압 | 낮음 (OT Evolution 전위 1.385 V) | 높음 (~ 1.563 V) |
| 양극 유지 보수 | 유지 보수 기간 : 2-3 년 | 정기적 인 청소 및 보충이 필요합니다 |
| 환경 영향 | 중금속 오염이 없습니다 | 구리 슬러지 및 인 오염의 위험 |
| 서비스 수명 | 2-5 년 (기질 재사용 가능) | 6-12 개월 |
2. 수직 컨베이터 도금 (VCP)에서 티타늄 양극의 혁신적인 응용

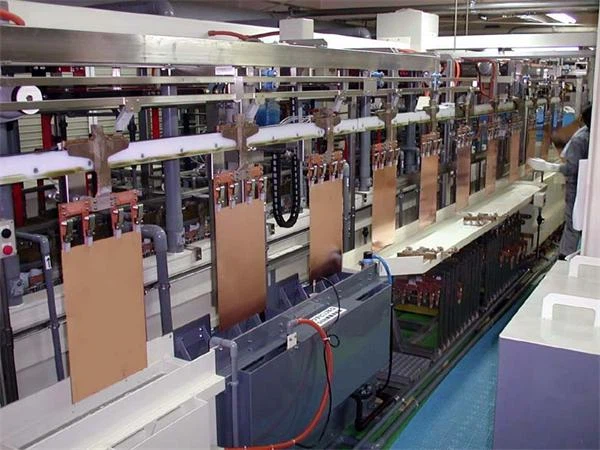

수직 컨베이어링 된 도금 (VCP) 라인은 PCB 제조의 주류 장비이며 500 개가 넘는 단위가 국내에 설치되어 있습니다. VCP 라인 길이가 증가함에 따라 (최대 90 미터를 초과) 전통적인 인산화 구리 양극의 유지 보수 문제가 점점 두드러지게됩니다. 티타늄 양극 기술, 그것의 활용유지 보수가없는 특성 및 우수한 도금 균일 성,이 분야에서 빠르게 입양되고 있습니다.
티타늄 메쉬 구조 설계VCP 응용 프로그램의 핵심 혁신입니다. VCP 용으로 특별히 개발 된 티타늄 메쉬는 다이아몬드 모양 그리드 설계를 사용하며 그리드 너비는 3.0-3.5mm, 길이 5.5-6.0 mm 및 두께 0.5-1.0 mm 사이의 그리드 너비가 제어됩니다. 이것기하학적으로 최적화 된 설계양극 표면 평탄도를 보장하여 팁 방전 현상을 효과적으로 방지하고보다 균일 한 전류 분포를 초래합니다. 메쉬는 고속 전기 도금 환경에서 기계적 강도를 향상시키고 차원 안정성을 보장하여 1 차 및 2 차 티타늄 와이어를 가로 지르는 일차 및 2 차 티타늄 와이어에 의해 형성된다.
던지기 힘 (TP)VCP 성능을 평가하기위한 중요한 지표입니다. 특수 첨가물과 쌍을 이루는 Iridium-tantalum 산화물 코팅 티타늄 양극을 사용하여 21-copper-tank 강철 벨트 VCP 라인에서 수행 된 테스트는 다음과 같습니다.
전류 밀도 2.37 a/dm² 및 1.2 m/min의 라인 속도에서, 10 : 1 종횡비를 갖는 0.15 mm 마이크로 비아의 최소 TP 값은 83.68%에 도달했다.
3.23 a/dm²의 높은 전류 밀도에서도 70.8%의 TP 값이 유지되었습니다.
이것안정적인 깊은 도금 능력VCP 라인은 다층 보드 및 HDI 보드의 제조 요구 사항을 충족시켜 높은 비율 비율을 통한 구멍 도금의 요구를 처리 할 수 있도록합니다.
생산 효율성 향상VCP 라인에서 티타늄 양극이 제공하는 또 다른 중요한 이점입니다. 허용더 높은 작동 전류 밀도(인산화 된 구리 양극보다 10% -20% 높음), 동일한 장비 조건에서 생산 라인 속도는 10% -20% 용량 증가에 해당하는 동일한 장비 조건에서 1.0 m/min에서 1.1-1.2 m/분으로 증가 할 수 있습니다. 결정적으로, 티타늄 양극은 전통적인 인산화 구리 양극 (예 : 청소 양극 봉투 청소, 구리 공 보충)을 유지하는 데 필요한 다운 타임을 완전히 제거하고, 장비 활용이 약 15%증가합니다. 이는 대량의 연속 PCB 생산에 대한 경제적 가치가 상당합니다.
Microvia 도금 품질개선은 PCB 제품 신뢰성에 직접 영향을 미칩니다. 특수 첨가제와 결합 된 티타늄 양극 시스템은 3 차 전류 분포 (1 차, 2 차 및 미세 분포)를 최적화하여 VIA 내에서 도금 균일 성을 크게 향상시킵니다. 펄스 주기성 리버스 (PPR) 도금, 티타늄 양극"개 뼈"효과를 효과적으로 방지하십시오(비아 입에서 두꺼운 도금, 중심에서 얇은), 비아 내에서 균일 한 구리 두께 분포를 보장합니다. 이 특성은 특히 고주파/고속 보드 및 IC 기판과 같은 고급 제품에 특히 중요합니다. 신호 전송 손실을 줄이고 전자 장치 성능 안정성을 향상시킵니다.
3. 수평 구리 도금에서 티타늄 양극의 주요 기술 혁신 (HCP)
HCP (Horizontal Copper Plating) 기술은 얇은 보드 및 초 미세 라인 제조에 적합함에 따라 고급 PCB에 점점 채택되고 있습니다. HCP 시스템에서 티타늄 양극의 혁신적인 응용은충전 및 높은 균일 성을 통한 미세 맹인전통적인 도금으로 극복하기가 어렵습니다.
충전 과정을 통한 미세 맹인HCP 시스템의 핵심 도전입니다. HDI 보드의 마이크로 맹검 vias (일반적으로 100μm 직경)는 전기 연결에 영향을 미치는 공간을 피하기 위해 완벽한 충전이 필요합니다. 연구에 따르면 티타늄 바구니를 불용성 양극으로 사용할 때정확한 전류 밀도 제어 becomes paramount for filling quality. Low current density (1.0 A/dm²) achieves high fill rates (>95%) 그러나 생산 효율이 낮습니다. 반대로, 고전류 밀도 (1.8 a/dm²)는 도금 시간을 단축 시키지만 VIA 내에서 쉽게 공극을 유발합니다. 혁신적인3 단계 결합 현재 프로세스개발되었습니다 : 1.8 a/dm² × 15 분 + 1.0 a/dm² × 30 분 + 1.8 a/dm² × 15 분. 이는 총 도금 시간을 단축하는 동시에 96.1%의 높은 충전 속도를 성공적으로 달성하여 생산 효율을 크게 향상 시켰습니다.
상승 효과맥박 도금 기술티타늄 아노드는 특히 높은 비율이 높은 미세기도 도금에서 두드러집니다. 전통적인 DC 도금에서피부 효과내부보다는 비아 입보다 더 높은 전류 밀도를 유발하여 구리 증착이 고르지 않습니다. 티타늄 양극과 짝을 이루었습니다PPR (Positive-Pulse Reverse) 기술전류 분포 : 전방 펄스 동안 비아 내부의 구리 침전물을 효과적으로 최적화하는 반면, 역 펄스는 비아 입에서 과도한 도금 구리를 선택적으로 에칭하여 비아 내에서 균일 한 구리 도금을 달성합니다. 이 기술은 특히 0.1mm 미만의 VIA를 도금하는 데 적합하며, 제품 수익률을 향상시키는 동시에 원자재 가격 상승으로 인한 비용 압력을 해결합니다.
얇은 보드 도금 적응성HCP의 또 다른 유리한 영역입니다. 클램프로 제한된 VCP 라인은 일반적으로 최대 4.5mm 두께의 보드를 처리합니다. 대조적으로, HCP 시스템은 티타늄 양극과 짝을 이루어있다초박형 기판의 안정적인 수송 및 도금 (20-100 μm). 이는 FPC (Flexible Printed Circuits) 및 IC 포장 기판과 같은 얇은 전자 부품을 제조하는 데 중요합니다. 티타늄 아노드의 치수 안정성은 도금 중에 전극 간 거리의 변화를 방지하여 얇은 보드 도금 및 warpage 문제의 균일 성을 보장합니다.
치료 후 구리 호일HCP에서 티타늄 양극의 특수 적용입니다. 전해 구리 호일 생산에서 티타늄 양극 (특히 Iridium-tantalum 코팅)우수한 전기 화학 안정성 및 비용 효율성알칼리성 구리 도금 시스템의 백금 도금 전극과 비교. 이들의 산소 진화 과도 (~ 1.385 V)는 백금 도금 전극 (1.563 V)보다 현저히 낮아 세포 전압 및 에너지 절약이 감소된다. MMO 양극은 백금 도금 전극의 약 80%에 불과하며 알칼리 전해질에서 비슷한 수명을 달성하여 구리 포일 표면 처리를위한 경제적으로 효율적인 선택입니다.
4. 기술적 도전과 개발 방향
PCB 전기 도금에서 MMO 티타니늄 양극에 의해 입증 된 중요한 장점에도 불구하고,이 기술은 여전히 산업, 학계 및 병목 현상을 극복하기위한 연구의 공동 혁신을 요구하는 몇 가지 과제에 직면 해 있습니다.
코팅 실패 메커니즘티타늄 양극 수명을 제한하는 핵심 문제입니다. 고도로 산화 된 전해 환경에서 티타늄 양극 코팅은 주로 두 가지 실패 모드에 직면합니다.
열 분해에 의해 제조 된 코팅실패는 주로 활성 성분의 용해 및 로컬 스펠링으로 나타나는 "진흙 균열"구조를 나타냅니다.
졸-겔 방법에 의해 제조 된 코팅"자갈과 같은"마이크로 크랙 구조를 보여 주며, 주로 패시베이션 층 형성으로 인해 발생합니다.
연구에 따르면 인터레이어 (예 : 주석 또는 PT 함유 티타늄 합금)를 추가하면 수명이 크게 연장됩니다. PT- 함유 티타늄 합금 인터레이어를 갖는 이리듐-타탈럼 코팅 티타늄 양극은 중간층 (25 시간)이없는 양극의 두 배 이상의 수명 (54 시간)이 가속화 된 수명 (54 시간)을 보여 주었다. 나노 결정질 변형은 또한 효과적인 접근법이다; 첨가 된 나노 이로 ₂ 분말을 갖는 양극은 전통적인 IR-TA 코팅 된 양극과 비교하여 가속 된 전기 분해 수명이 36.8% 증가 하였다.
산성 환경 안정성PCB 전기 도금에서 티타늄 양극에 대한 특정 도전을 제시합니다. PCB 설페이트 구리 도금 용액은 일반적으로 포함됩니다수십 개의 ppm 클로라이드 이온리버스 펄스 도금 중 코팅 스펠링을 가속화합니다. 연구에 따르면 전통적인 백금 도금 티타늄 아노드는 염화물을 함유하는 황산 전해질에서 금지된다. 따라서 염화물 이온 부식에 내성이있는 특수한 코팅을 개발하는 것은 주요 기술적 과제입니다. 4 차 시스템 코팅 (예 : RU-TI-IR-TA)은 구성 요소 최적화를 통한 바이너리 코팅과 비교하여 산성 염화물 환경에서 우수한 안정성을 보여 주지만 준비 프로세스 및 비용 제어의 획기적인 것은 여전히 필요합니다.
부가 적 호환성도금 품질에 영향을 미치는 중요한 요소입니다. 불용성 양극의 작동 중에 생성 된 고 반응성 산소 원자 및 히드 록실 라디칼부가 분해를 가속화합니다, 소비가 증가합니다. 티타늄 양극 시스템과 호환되는 특수 첨가제 개발은 긴급한 산업이 필요합니다. 불용성 양극을 위해 설계된 국내에서 개발 된 Brand B의 828 시리즈 첨가제는 VCP 라인에서 4 개월간의 서비스 수명을 달성했으며, 가용성 양극 시스템과 비슷한 소비를 통해 티타늄 양극의 광범위한 채택을위한 결정적인 지원을 제공합니다.
기질 패시베이션티타늄 양극의 잠재적 위험입니다. 코팅 결함이 존재하는 경우, 티타늄 기판은 산화 될 수있어 고해상도 Tio the insulating 층을 형성하여 비정상적인 세포 전압이 증가하거나 양극 오류가 발생합니다. 기판 표면 전처리 기술은이 문제를 해결하기위한 핵심 방향입니다. 연구에 따르면 Iridium-tantalum은 anodes를 가지고 있습니다550도에서 티타늄 기질 질화 처리가장 낮은 셀 전압을 유지하면서 가장 높은 전기 화학 촉매 활성과 가장 긴 가속 수명 (1,066 시간)을 보유합니다.
고전류 밀도에서의 버블 마스킹 효과 is particularly prominent in horizontal plating. When current density exceeds a certain threshold (e.g., 8 A/dm²), oxygen bubbles generated on the anode surface form a persistent gas film, hindering current conduction and leading to localized overheating and accelerated coating failure. Optimizing titanium mesh structure (e.g., developing gradient porosity designs) and installation angles, coupled with high-flow electrolyte circulation systems, are effective means to reduce the bubble masking effect. However, stability under very high current densities (>10 ka/m²)는 여전히 추가 개선이 필요합니다.
5. 결론
PCB 전기 도금장의 혁신적인 기술로서 혼합 된 금속 산화 티타늄 아노드는 전통적인 인쇄 회로 보드 제조 공정을 크게 변형시키고있다. 전자 장치가 더 높은 성능 및 소형화를 향해 진화함에 따라, PCB 추적 폭은 계속 줄어들고 조리개는 소형화되어 균일 성을 도금하고, 전력을 던지고, 안정성을 높이고, 공정 안정성에 더 높은 요구를 부여합니다.
그들의 활용치수 안정성, 전기 화학 효율 및 환경 적 이점, 티타늄 양극은 수직 컨베이어링 된 도금 (VCP) 및 수평 구리 도금 (HCP) 모두에서 대체 할 수없는 이점을 보여줍니다.
기술 혁신은 끝이 없습니다. 티타늄 양극은 여전히 코팅 내구성, 산성 환경의 안정성 및 고전류 밀도에 대한 적응성에 대한 도전에 직면합니다. 이를 해결하려면 재료 과학자, 전기 화학 학자 및 PCB 제조 전문가 간의 협력 노력이 필요합니다.코팅 나노 구조화, 기질 변형 및 특수한 첨가제 개발.
5G 통신, 인공 지능 및 새로운 에너지 차량과 같은 산업의 빠른 개발로 고급 PCB에 대한 수요가 급증하고 있습니다. Titanium Anode Technology는 광범위한 응용 전망을 수용하여 전자 제조 산업의 정밀 지향 및 녹색 변형에 대한 핵심 지원을 제공 할 것입니다.
